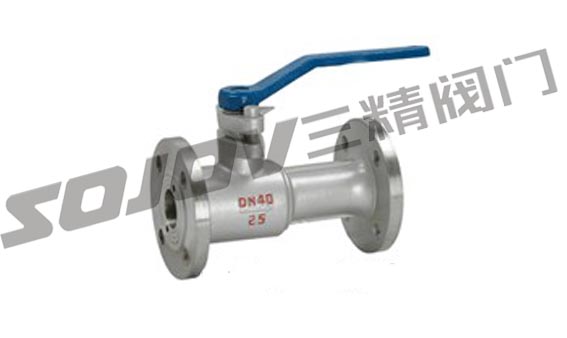

Q41PPL 不锈钢全通径高温球阀
发布时间:2013-04-12 产地:
特价:240
市场价格:300
促销详情

促销时间:2013-04-12 至 2014-04-12

促销说明:

全通径整体高温球阀产品介绍:

全通径整体高温球阀




全通径整体高温球阀概述:
本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关 轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“三精”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、 化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃
全通径整体高温球阀性能参数:
型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41M/F-16C 1.6 2.4 1.8 -28~+300 (M/F) 导热油、水、蒸汽、气体、油品
Q41M/F-16C 2.5 3.8 2.8 -28~+350 (PPL)
全通径整体高温球阀主要零部件材料:
序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢
全通径整体高温球阀主要技术参数:
型号 规格 尺寸
L D D 1 D 2 z-φd H b
Q41M/F-16 15 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24

全通径整体高温球阀结构特点及作用原理:
  该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

下一篇:Q644F/Q645F气动三通球阀 下一篇:Q41M/PPL不锈钢整体高温球阀
相关技术文章:
什么是球阀?球阀是什么意思?
阀门的重要性
机械工业部标准阀门型号编制方法 (JB308-75)
球阀相关产品:
Q944F/Q945F电动三通球阀
Q41PPL不锈钢整体高温球阀
Q41F/PPL法兰浮动球阀

Q347F锻钢固定球阀
Q947F电动固定球阀
VQ347H.VQ647H.VQ947H调节球阀(硬密封V型调节球阀)

Q641F/PPL型不锈钢气动浮动球阀
Q946F电动四通球阀
Q644F/Q645F气动三通球阀
Q41PPL全通径整体高温球阀
Q41M/PPL不锈钢整体高温球阀
Q14F/Q15F螺纹三通球阀
高压对焊球阀
Q341F型蜗轮浮动法兰球阀
Q347F/H蜗轮固定球阀
Q647F/H气动固定球阀
Q44F/Q45FL型三通球阀.T型三通球阀

产品简介

不锈钢全通径高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃

产品详细信息

Q41PPL/M不锈钢全通径高温球阀?产品介绍:





Q41PPL/M不锈钢全通径高温球阀概述:

本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关 轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,“三精”牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,广泛用于石油、 化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃

Q41PPL/M性能参数:

型号公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q41M/F-16C1.62.41.8-28~+300 (M/F)导热油、水、蒸汽、气体、油品
Q41M/F-16C2.53.82.8-28~+350 (PPL)



全通径整体高温球阀主要零部件材料:

序号零部件名称材料
1阀体球墨铸铁、碳素钢、铸不锈钢
2密封圈(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3不锈钢
4填料聚四氟乙烯
5填料压盖QT450-10球墨铸铁
6阀杆碳素钢、铬不锈钢
7手柄碳钢

全通径高温球阀主要技术参数:

型号规格尺寸
LDD 1D 2z-φdHb
Q41M/F-16151309565454-148514
2015010575554-149516
2516011585654-1410316
32180135100784-1810518
40200145110854-1812018
502301601251004-1819520
652901801451204-1819520
803101951601358-1821522
1003502151801558-1825324

全通径整体高温球阀结构特点及作用原理:
  该型阀门中的球体、密封圈采用了特殊的加工工艺和zui新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。
